La taille à choisir pour les panneaux de signalisation dépend de leur lieu d’implantation. Des règles existent à la fois pour la dimension du panneau en lui-même mais aussi pour la hauteur à laquelle il doit être positionné et la classe de réflexion qu’il doit avoir.
Comment choisir son panneau de signalisation ? Notre guide vous dit tout !
Explorez notre large gamme de produits et identifiez en quelques clics les solutions qui répondent à vos besoins.
→ Point n°1 – La taille d’un panneau de signalisation dépend de la vitesse de circulation et de la distance de lecture.
→ Point n°2 – Les dimensions des panneaux routiers sont normalisées selon leur forme et leur lieu d’implantation.
→ Point n°3 – La hauteur de pose influence directement la visibilité du panneau pour les usagers.
→ Point n°4 – Le choix entre un film rétroréfléchissant classe 1 ou classe 2 dépend de l’environnement et de la réglementation.
Les dimensions des panneaux de police sont normalisées selon leur forme et leur usage (interdiction, obligation, danger…).
Chaque type de panneau existe en plusieurs gammes de tailles adaptées à l’environnement.
Pour chaque forme de panneaux, il existe des dimensions obligatoires à respecter en fonction du lieu où le panneau de signalisation est implanté. La taille du panneau est en effet cruciale pour sa visibilité par les usagers de la route : un panneau trop petit peut ne pas être vu par un automobiliste et un panneau trop grand être un obstacle pour un piéton par exemple.

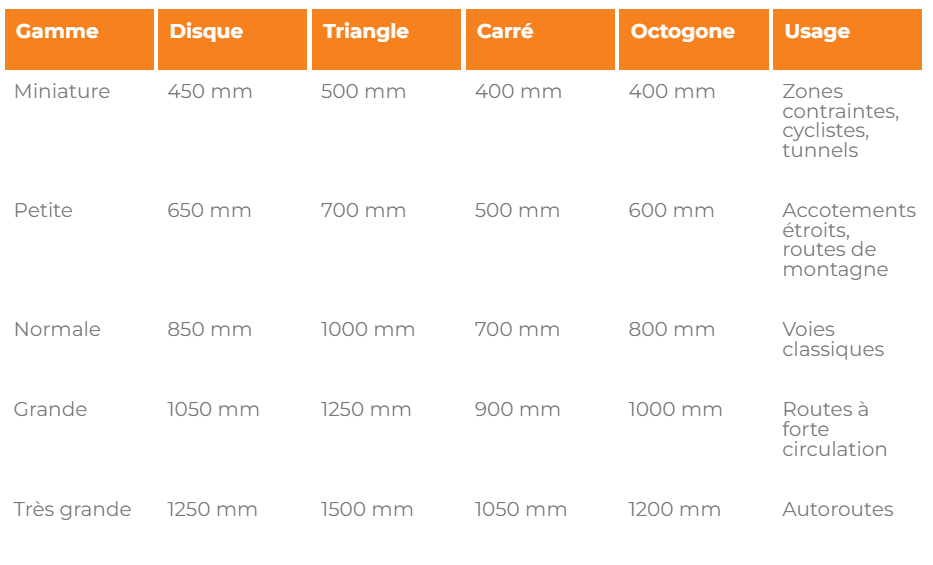

Les dimensions panneaux de police sont réparties en cinq gammes :
Gamme
Disque
Triangle
Carré
Octogone
Usage
Miniature
450 mm
500 mm
400 mm
400 mm
Zones contraintes, cyclistes, tunnels
Petite
650 mm
700 mm
500 mm
600 mm
Accotements étroits, routes de montagne
Normale
850 mm
1000 mm
700 mm
800 mm
Voies classiques
Grande
1050 mm
1250 mm
900 mm
1000 mm
Routes à forte circulation
Très grande
1250 mm
1500 mm
1050 mm
1200 mm
Autoroutes
Le choix de la taille panneau signalisation dépend directement de la lisibilité nécessaire pour l’usager.
Securinorme vous propose des panneaux de gamme miniature, petite et normale, réservés à des usages différents :
● Miniature : réservés à une utilisation exceptionnelle, pour des considérations esthétiques par exemple, ou lorsque la zone d’implantation ne le permet pas seulement en agglomération ou dans les tunnels, ou encore pour les voies cyclables.
● Petite : utilisés lorsque l’implantation de la taille normale est difficile, par exemple lorsque l’accotement est réduit ou le trottoir étroit, qu’une rangée d’arbres borde la route ou sur une route de montagne.
● Normale : généralement installés sur la plupart des voies de circulation, en dehors des autoroutes.
La distance de lecture panneau est souvent négligée… alors qu’elle conditionne tout.
Plus la vitesse est élevée :
● plus la distance de perception doit être importante,
● plus la taille du panneau doit être grande.
● En zone urbaine (30-50 km/h) → taille standard suffisante
● Sur route (80 km/h) → taille augmentée
● Sur autoroute (130 km/h) → grande ou très grande gamme
Un conducteur doit pouvoir :
1. voir le panneau,
2. le comprendre,
3. réagir,
… le tout en quelques secondes. Autant dire que le moindre millimètre compte.
La taille panneau ISO 7010 concerne principalement la signalisation de sécurité en entreprise (incendie, évacuation, obligation…).
Contrairement aux panneaux routiers, les dimensions ISO 7010 ne sont pas fixes mais dépendent de la distance de lecture.
La taille du panneau est proportionnelle à la distance de lecture :
● courte distance (≤ 5 m) → petit format
● distance moyenne (5 à 20 m) → format standard
● grande distance (> 20 m) → grand format
Une taille panneau ISO 7010 mal adaptée rend la signalisation inefficace, voire inutile
Dans certains cas, les formats standards ne suffisent pas.
Un panneau de signalisation sur mesure est recommandé lorsque :
● l’environnement est contraint (chantier, industrie, parking),
● la visibilité est réduite,
● les distances de lecture sont spécifiques,
● la signalisation doit être adaptée à un besoin précis.
Le sur-mesure permet :
● d’ajuster les dimensions,
● d’adapter les couleurs,
● d’intégrer des pictogrammes spécifiques.
Parce que parfois, les normes couvrent 90 % des cas… et les 10 % restants deviennent ton problème.
La taille panneau signalisation ne suffit pas : la hauteur d’implantation est tout aussi essentielle.
● Hauteur réglementaire : 1 m du sol au bas du panneau
● Distance du bord de chaussée : entre 0,70 m et 2 m

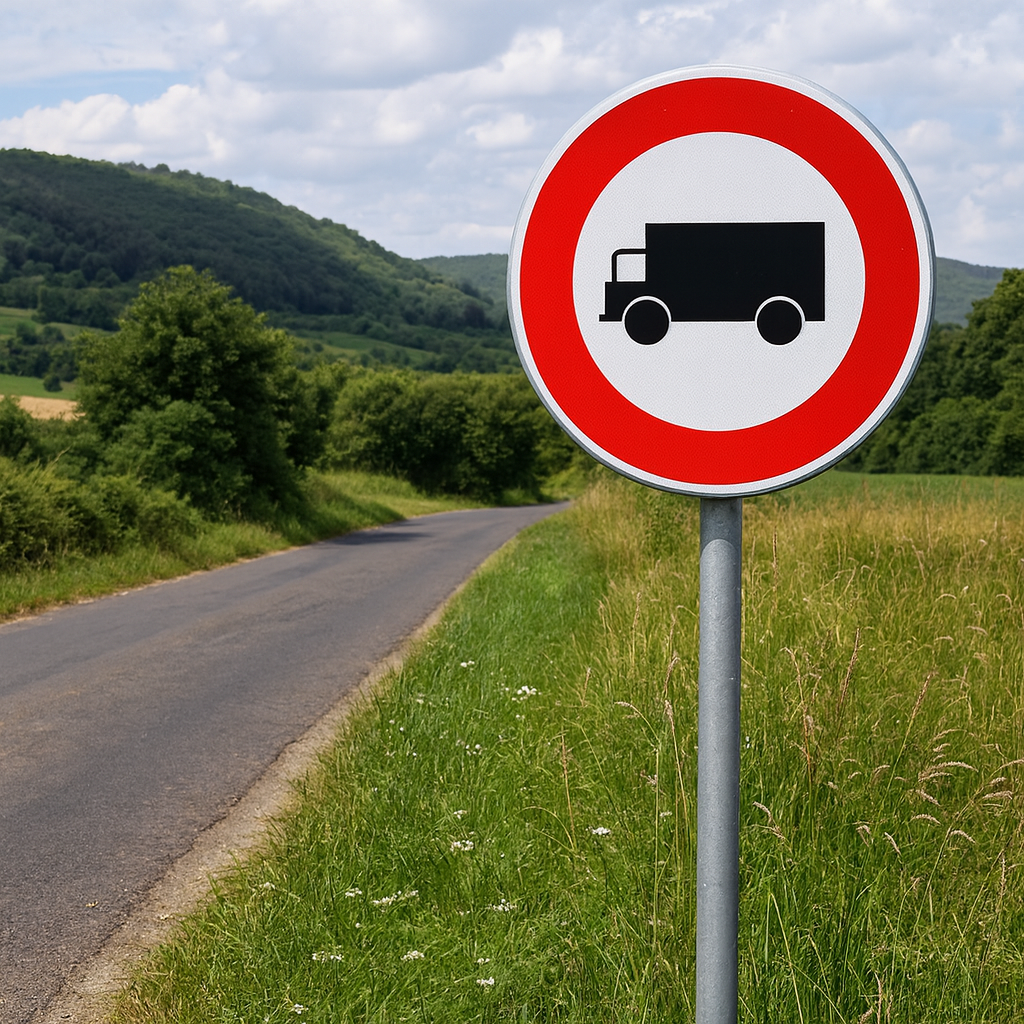

> Voir le panneau d’interdiction – Accès interdit aux véhicules de transport de marchandises
● Hauteur réglementaire : 2,30 m
● Distance minimale avec la chaussée : 0,70 m
Cette différence s’explique simplement :
● éviter les obstacles pour les piétons,
● garantir la visibilité malgré les véhicules stationnés.

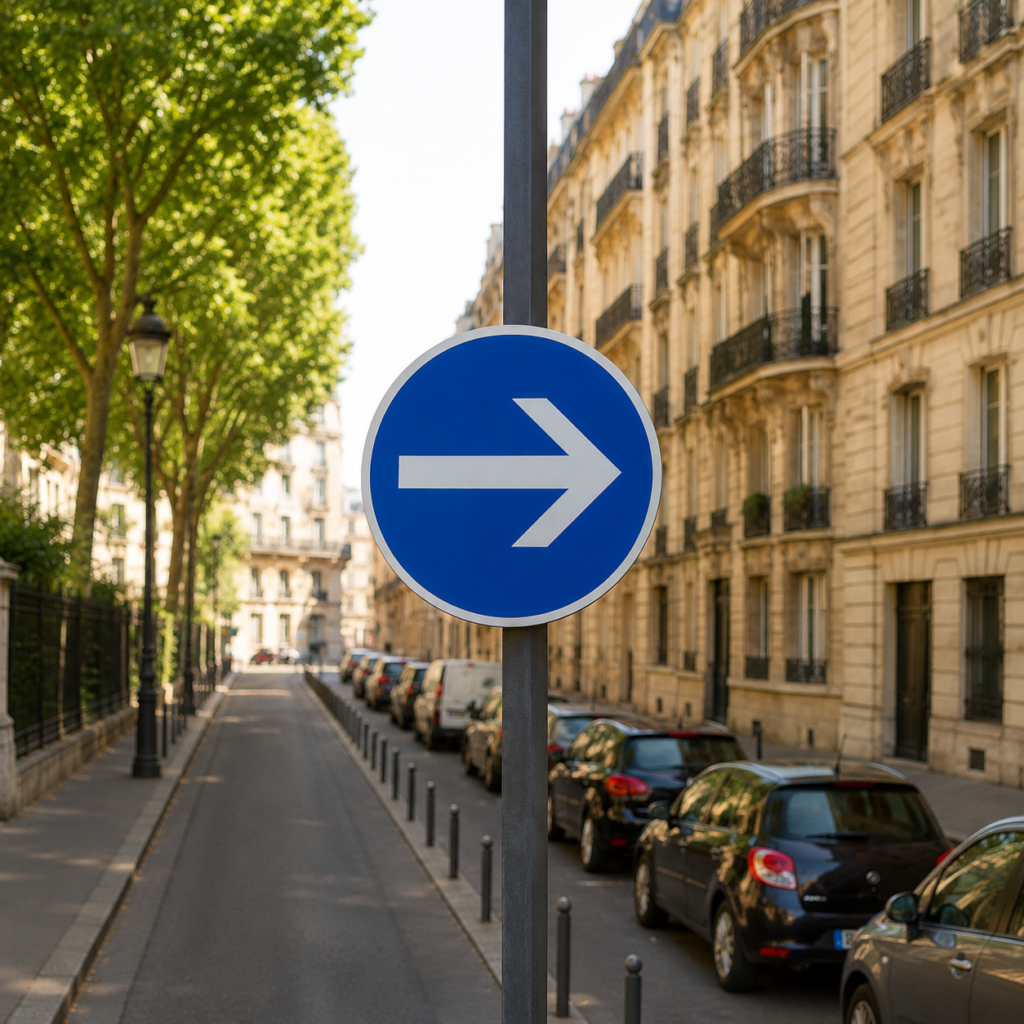

> Voir le panneau obligation B21.1 – Tourner à droite avant le panneau
Pour les agglomérations, la hauteur réglementaire est de 2,30 m. En effet, le panneau ne doit pas gêner les piétons ni être masqué par un véhicule. La distance entre la chaussée et l’extrémité du panneau doit être de 0,70 m.

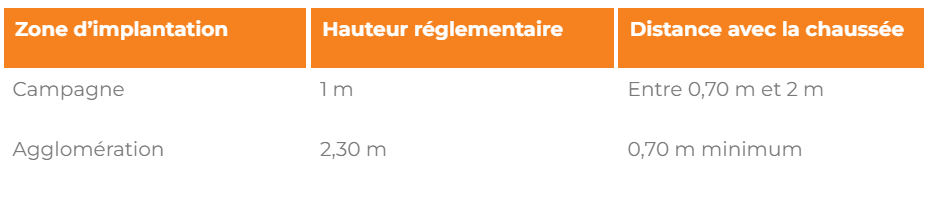

Voici un tableau récapitulatif reprenant les mesures réglementaires.
Zone d’implantation
Hauteur réglementaire
Distance avec la chaussée
Campagne
1 m
Entre 0,70 m et 2 m
Agglomération
2,30 m
0,70 m minimum
Securinorme vous propose des fixations panneaux, ainsi que des brides de fixation rondes ou rectangulaires pour installer rapidement et aisément vos panneaux à la hauteur que vous souhaitez.

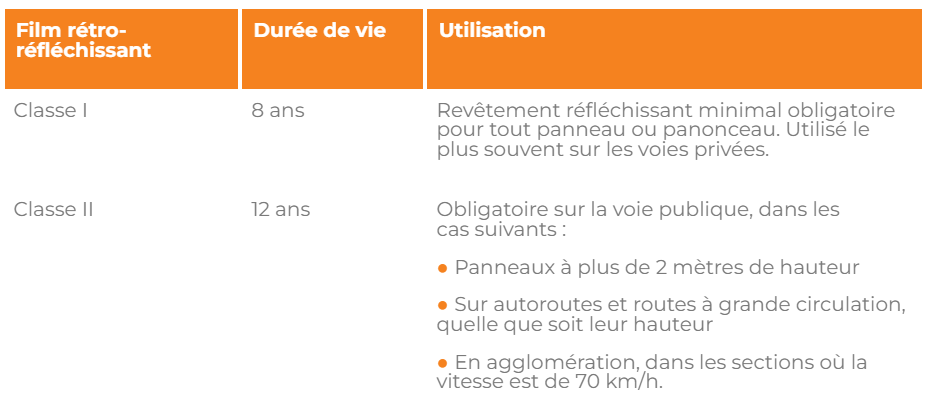

Les panneaux de signalisation sont équipés d’un film rétroréfléchissant. Cela permet au panneau d’être visible dans la nuit ou dans l’obscurité en renvoyant la lumière à sa source. Il existe 2 classes de rétroréflexion pour les panneaux routiers, qui ont une durée de vie différente :
Film rétro-réfléchissant
Durée de vie
Utilisation
Classe I
8 ans
Revêtement réfléchissant minimal obligatoire pour tout panneau ou panonceau. Utilisé le plus souvent sur les voies privées.
Classe II
12 ans
Obligatoire sur la voie publique, dans les cas suivants :
● Panneaux à plus de 2 mètres de hauteur
● Sur autoroutes et routes à grande circulation, quelle que soit leur hauteur
● En agglomération, dans les sections où la vitesse est de 70 km/h.
● Hauteur réglementaire : 2,30 m
● Distance minimale avec la chaussée : 0,70 m
Cette différence s’explique simplement :
● éviter les obstacles pour les piétons,
● garantir la visibilité malgré les véhicules stationnés.
> Voir le panneau obligation B21.1 – Tourner à droite avant le panneau
Pour choisir correctement votre taille panneau signalisation, il est recommandé de :
● analyser la vitesse de circulation,
● déterminer la distance de lecture nécessaire,
● choisir la bonne gamme de dimensions,
● adapter la hauteur d’installation,
● sélectionner la bonne classe de réflexion,
● envisager un panneau de signalisation sur mesure si nécessaire.
La taille panneau signalisation est un élément clé pour garantir une signalisation efficace, conforme et sécurisée.
Entre respect des dimensions panneaux de police, prise en compte de la distance de lecture panneau, adaptation aux normes comme la taille panneau ISO 7010, et recours au panneau de signalisation sur mesure, chaque choix doit être réfléchi.
Un panneau mal dimensionné n’est pas seulement inefficace… il peut devenir dangereux.
