Le marquage de tuyauterie joue un rôle essentiel dans la sécurité industrielle et la prévention des risques sur les sites de production. Pour identifier rapidement les fluides transportés, leur sens de circulation et les dangers associés, les entreprises doivent respecter une réglementation de marquage de tuyauterie précise, basée notamment sur la norme NF X 08-100 et le code couleur des tuyauteries industrielles. Quelles couleurs utiliser ? Quand installer une flèche de sens d’écoulement ? Quelles obligations s’appliquent aux substances dangereuses selon le règlement CLP ? Voici les règles à connaître pour assurer la conformité de vos installations.
Explorez notre large gamme de produits et identifiez en quelques clics les solutions qui répondent à vos besoins.
→ Point n°1 – Le marquage de tuyauterie est encadré par les normes NF X 08-100, ISO 14726 et ISO 20560.
→ Point n°2 – Le code couleur des tuyauteries permet d’identifier le fluide, son état et les risques associés.
→ Point n°3 – Les bandeaux de repérage doivent être visibles, résistants et placés aux points stratégiques du réseau.
→ Point n°4 – Les flèches de sens d’écoulement sont essentielles pour sécuriser les interventions et la maintenance.
→ Point n°5 – Les substances dangereuses doivent être identifiées avec les pictogrammes CLP réglementaires.
Le marquage des tuyauteries industrielles repose sur plusieurs référentiels complémentaires.
La Norme NF X 08-100 constitue aujourd’hui la référence principale pour le code couleur tuyauterie industrielle en France.
Elle définit :
● Les couleurs de fond selon la famille de fluide
● Les couleurs d’identification spécifiques
● Les couleurs d’état (pression, température, etc.)
Cette norme permet une lecture immédiate des informations essentielles, réduisant ainsi les risques d’erreur.
En complément, plusieurs normes viennent encadrer le marquage :
● ISO 14726 : identification des fluides dans les installations industrielles
● ISO 20560 : harmonisation internationale du marquage des tuyauteries
L’application conjointe de ces normes permet d’assurer une cohérence, notamment sur les sites multi-normes ou à dimension internationale.
Le règlement CLP (CE n°1272/2008) impose également des obligations spécifiques :
● Identification des substances dangereuses
● Utilisation de pictogrammes normalisés
● Mention des risques associés
Le marquage de tuyauterie doit donc intégrer ces éléments pour garantir une conformité complète.
La réglementation marquage tuyauterie ne relève pas d’un simple affichage. Elle répond à des enjeux concrets :
● Prévention des accidents industriels
● Intervention rapide en cas d’urgence
● Facilitation de la maintenance
● Conformité lors des audits et inspections
Un marquage efficace permet d’identifier immédiatement :
● Le fluide transporté
● Son état (pression, température)
● Les risques associés
● Le sens de circulation grâce à la flèche sens d’écoulement tuyauterie
Voir les différents modèles de marqueurs de tuyauterie :
> Marquage de tuyauterie Liquides Inflammables
> Marquage de tuyauterie Acides et bases

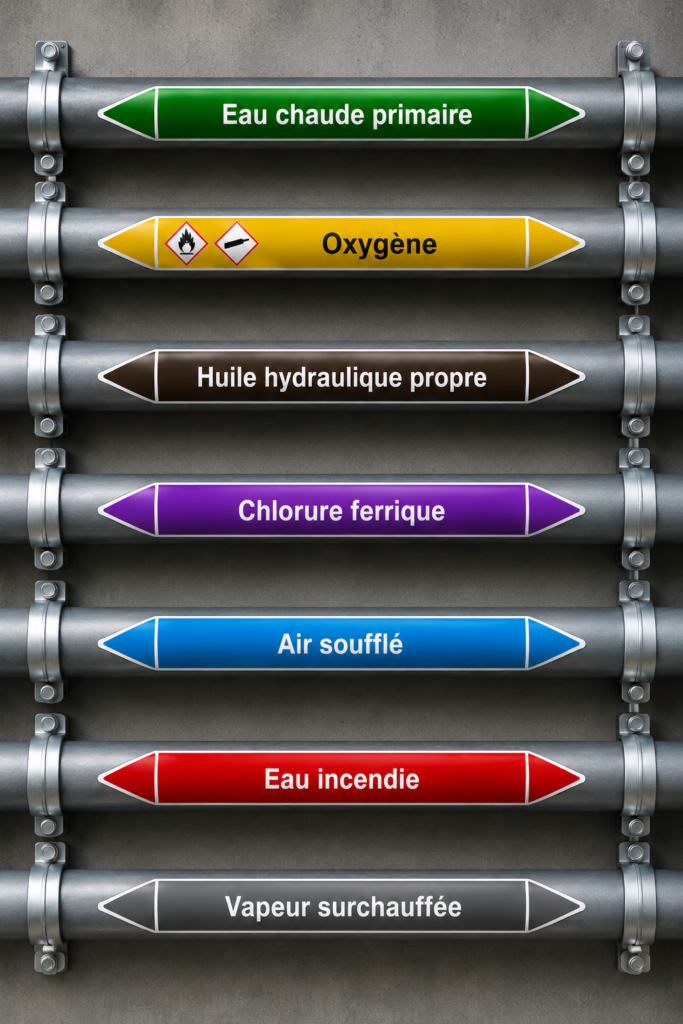

Le code couleur tuyauterie industrielle repose sur trois niveaux d’information définis notamment par la Norme NF X 08-100.

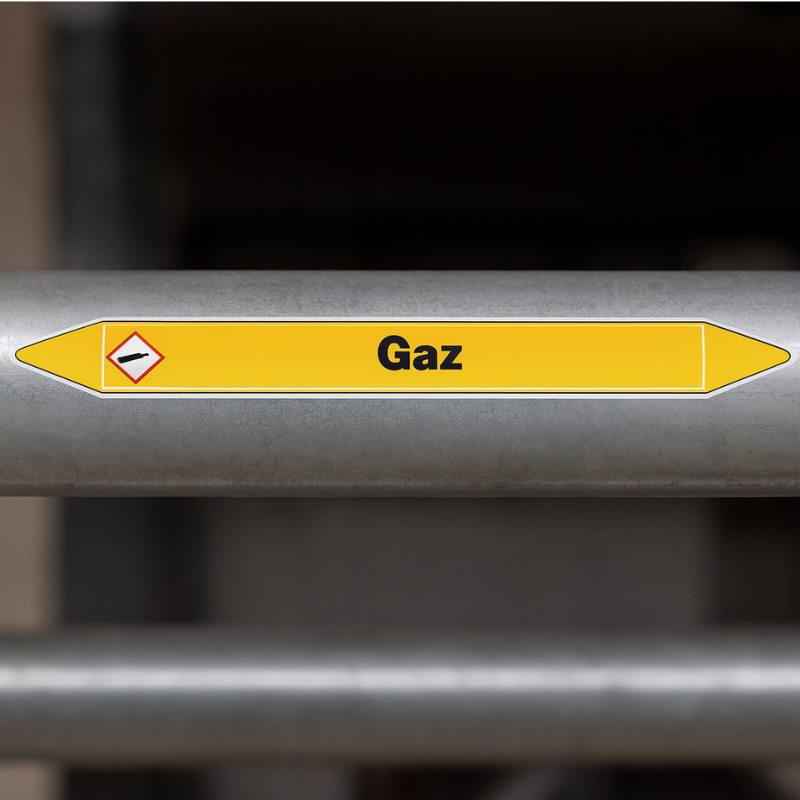

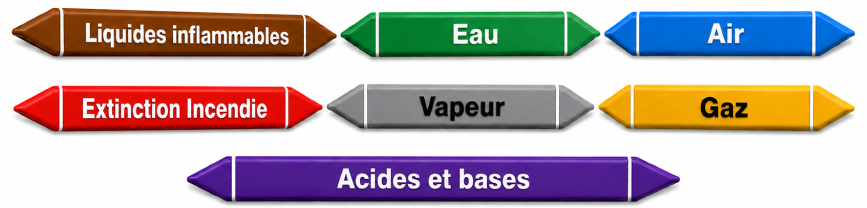

Elle permet de reconnaître rapidement la nature du fluide :
● Eau
● Gaz
● Air
● Vapeur
● Liquides inflammables
● Produits chimiques
Cette couleur peut être appliquée :
● Sur toute la longueur de la canalisation
● Ou via un bandeau de repérage tuyauterie (anneau ou bande)
Elle permet de différencier des fluides spécifiques au sein d’une même famille.
Exemple :
> Différencier plusieurs types de gaz
> Identifier un produit chimique particulier
Ce marquage est généralement réalisé sous forme de bandeau de repérage tuyauterie.
Elle apporte des informations sur :
● La pression
● La température
● La pureté
Ce niveau de signalisation permet d’identifier rapidement les zones à risque.

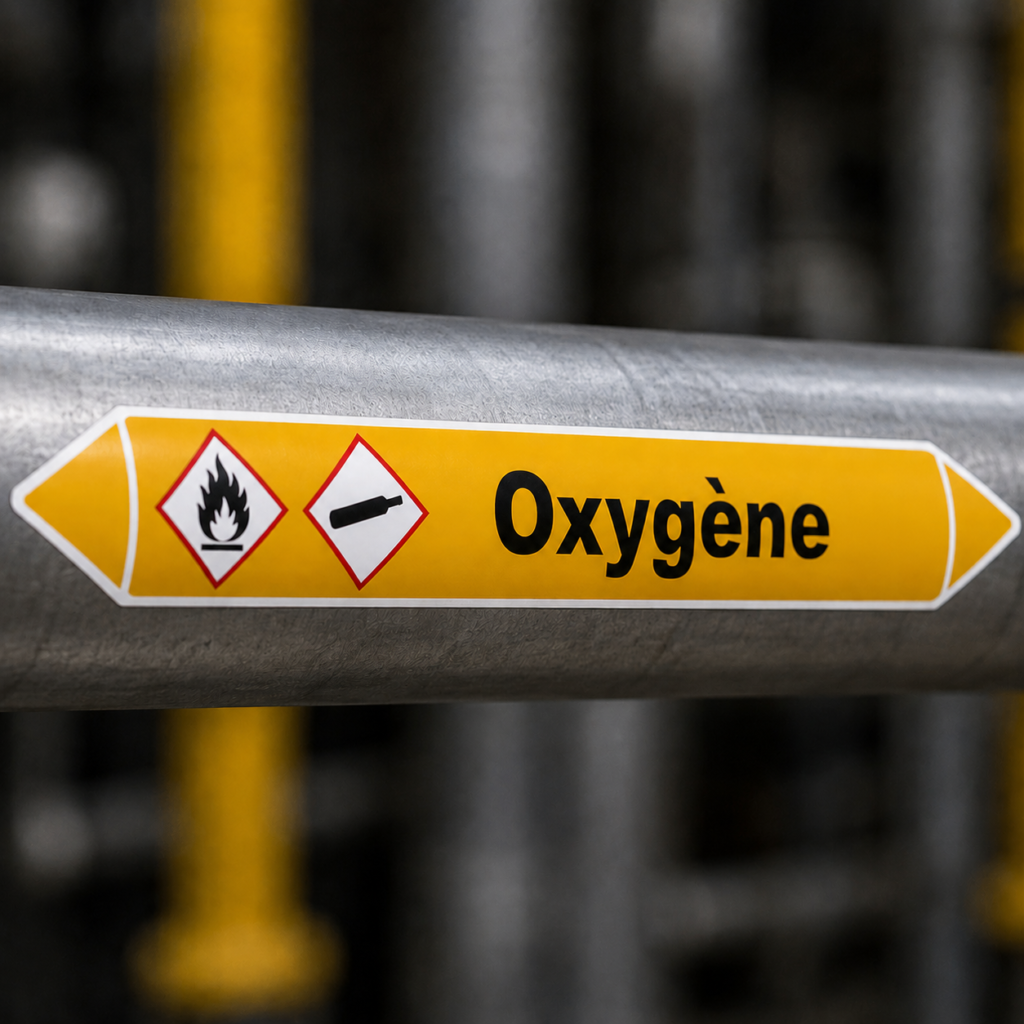

Le bandeau de repérage tuyauterie est le support principal du marquage.
Il peut prendre plusieurs formes :
● Étiquettes adhésives
● Anneaux de couleur
● Bandes enroulées autour du tuyau
Pour être conforme, il doit être :
● Visible
● Résistant (chaleur, produits chimiques, UV)
● Positionné aux endroits stratégiques :
> Vannes
> Traversées de murs
> Changements de direction

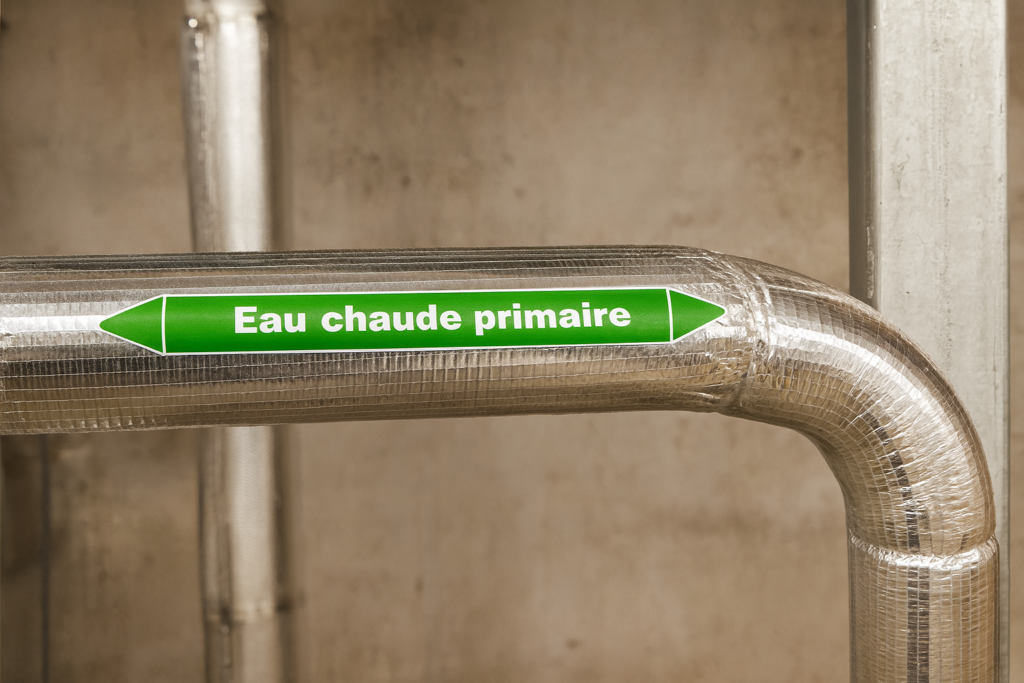

La flèche sens d’écoulement tuyauterie est indispensable pour indiquer la direction du fluide.
Elle permet :
● D’éviter les erreurs d’intervention
● De sécuriser les opérations de maintenance
● D’optimiser la compréhension des réseaux

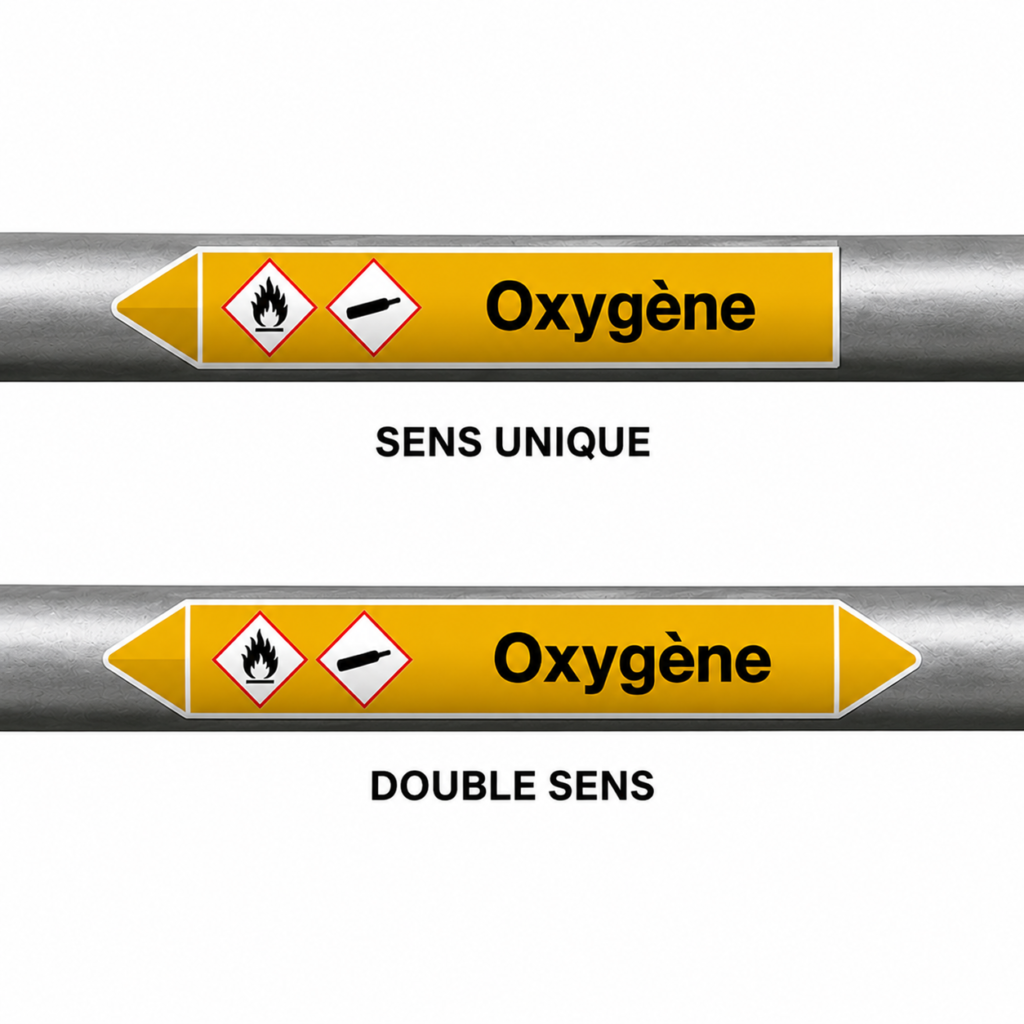

Deux cas existent :
● Sens unique : flèche simple
● Double sens : flèche double
Ce marquage doit être clairement visible et associé au bandeau principal.
Les environnements industriels imposent des contraintes fortes :
● Température élevée
● Humidité
● Produits chimiques
● Abrasion
Les solutions recommandées incluent :
● Étiquettes haute résistance
● Anneaux de marquage robustes
● Bandeaux de repérage tuyauterie durables
● Flèches directionnelles résistantes
● Pictogrammes CLP lisibles à distance
Les environnements industriels imposent des contraintes fortes :
● Température élevée
● Humidité
● Produits chimiques
● Abrasion
Les solutions recommandées incluent :
● Étiquettes haute résistance
● Anneaux de marquage robustes
● Bandeaux de repérage tuyauterie durables
● Flèches directionnelles résistantes
● Pictogrammes CLP lisibles à distance
Même avec un marquage conforme, encore faut-il qu’il soit compris.
La formation des équipes est essentielle pour :
● Interpréter le code couleur tuyauterie industrielle
● Identifier les risques
● Réagir correctement en cas d’incident
Le marquage est un outil de prévention, pas une solution autonome.
La réglementation marquage tuyauterie repose sur un ensemble de normes et de bonnes pratiques visant à sécuriser les environnements industriels.
En combinant :
● La Norme NF X 08-100
● Un code couleur tuyauterie industrielle cohérent
● Des bandeaux de repérage tuyauterie visibles
● Une flèche sens d’écoulement tuyauterie claire
Le marquage de tuyauterie est un élément fondamental pour assurer la sécurité des installations industrielles et des environnements de travail. Dans les industries où des fluides circulent à travers des tuyaux – qu’il s’agisse de gaz, de liquides inflammables, d’acides, d’eau, de vapeur, ou encore d’air comprimé – un marquage clair et conforme aux normes est indispensable pour éviter les accidents et assurer une gestion efficace des risques. Ce marquage permet non seulement d’identifier les fluides transportés, mais aussi de signaler leur état (température, pression), leur direction d’écoulement et de mettre en avant des précautions de sécurité spécifiques.
Les réglementations en matière de marquage de tuyauterie sont définies par des normes internationales et nationales, telles que la norme NF X 08-003 en France ou la norme ISO 14726 à l’échelle mondiale. Ces règles s’appuient principalement sur l’utilisation de couleurs spécifiques pour chaque type de fluide, afin de faciliter une identification rapide et claire, minimisant ainsi le risque d’erreur. Chaque couleur de marquage a une signification précise, qu’il s’agisse de la couleur de fond, de la couleur d’identification ou de la couleur d’état.
En plus des couleurs, des pictogrammes de sécurité et des informations complémentaires, comme le sens d’écoulement des fluides ou des détails de pression, sont également souvent intégrés aux marqueurs. Ces éléments visuels jouent un rôle crucial dans la gestion de la sécurité sur les sites de production, en facilitant l’identification des zones à risque et en guidant le personnel sur les actions à entreprendre en cas d’urgence.

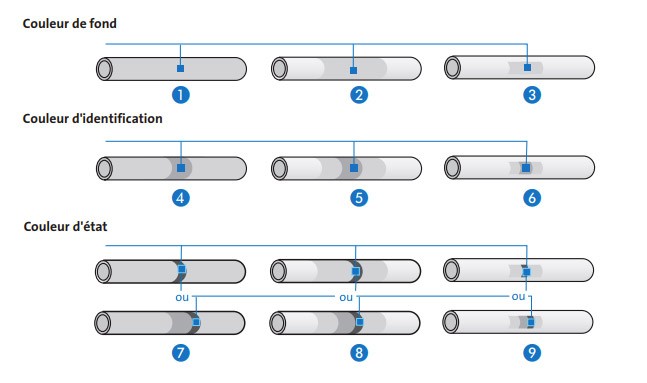

Conformément à la norme européenne, aujourd’hui, le marquage des tuyauteries industrielles doit être effectué selon une signalétique basée sur 3 séries de couleurs.
● la couleur de fond, qui indique la famille du fluide,
● la couleur d’identification, qui permet d’identifier des fluides particuliers,
● la couleur d’état, qui indique l’état du fluide.
source : INRS
Ces indications par couleur sont complétées par d’autres étiquetages de tuyauterie, qui indiqueront le sens d’écoulement des fluides ou des informations de sécurité, ou encore la dénomination du fluide.
La couleur de fond, qui indique la famille du fluide transporté au travers du tuyau, peut être marquée de deux manières : par un marquage sur toute la longueur de la tuyauterie ou sur une partie du tuyau.
Pour une indication partielle de tuyauterie, le marquage de couleur doit être réalisé sous la forme d’un anneau, autour du tuyau concerné, ou alors sous la forme d’une bande.
Ces couleurs sont définies par des normes comme la norme NF X 08-003 (France) et ISO 14726 (internationale).
Pour certains fluides dangereux, selon la réglementation CLP, la couleur identifiant le fluide doit être indiquée sur le tuyau concerné. Ce marquage de tuyau peut prendre la forme d’un anneau ou d’une bande.
Si un tuyau sert à transporter plusieurs fluides différents, les couleurs d’identification de chaque fluide doivent être indiquées sur le tuyau.
L’indication de la couleur d’état sur un tuyau permet d’identifier la pression, la température ou la pureté d’un fluide.
Cette signalétique de tuyauterie permet d’identifier les zones potentielles de danger. La couleur d’état doit être apposée sur le tuyau concerné sous la forme d’un anneau ou d’une bande.
En cas de juxtaposition de couleurs d’identification et de couleur d’état sur un segment, le marquage de tuyauterie devra alors se composer de deux anneaux de couleur, ou de deux bandes, qui seront accolés.
La réglementation en vigueur impose également, pour les conduits sensibles, un marquage du sens de circulation des fluides dans le tuyau.
Cette étiquette de marquage prend la forme d’une flèche qui indique le sens de circulation du fluide sur le tronçon de tuyau concerné.
En cas de circulation du fluide à double sens, on utilise une flèche à deux pointes.
Afin d’optimiser la pertinence de l’étiquetage de tuyau, on peut afficher, sur la couleur de fond ou en accord avec les marquages précédents, des pictogrammes indiquant des informations sur le fluide transporté.
On utilise ce type d’affichage pour les éléments très dangereux, pour les matières inflammables, pour les matières explosives, toxiques, les matières à haute température, ou encore les matières transportées sous pression.
Le marquage de tuyauterie ne permet d’indiquer qu’un certain nombre d’informations importantes, mais n’est pas exhaustif. En effet, la réglementation concernant l’étiquetage de tuyauterie permet surtout d’identifier les zones sans danger et les zones à risque important.
La méthode d’identification par couleurs, si elle répond à une norme de sécurité normée, ne se substitue pas à la réglementation sur l’identification des canalisations de transport de gaz ou de vapeur.
Enfin, l’efficacité du marquage de tuyau n’est optimale que si les opérateurs et personnels qui travaillent en contact avec les réseaux de tuyauterie sont formés à la codification en question.
La formation représentant toujours le meilleur moyen de prévention, le marquage des tuyaux n’offre qu’un élément d’information complémentaire, qui doit pouvoir être traité et compris rapidement par les opérateurs intervenants, ou les services de sécurité.
Le règlement CLP (CE n°1272/2008) est l’adaptation européenne du SGH (Système général harmonisé de classification et d’étiquetage des produits chimiques), mis en place par l’ONU. Depuis le 1er juin 2017, toutes les entreprises utilisant des substances dangereuses doivent intégrer les pictogrammes de danger CLP dans le marquage de leurs tuyauteries.
Concrètement, cela signifie que :

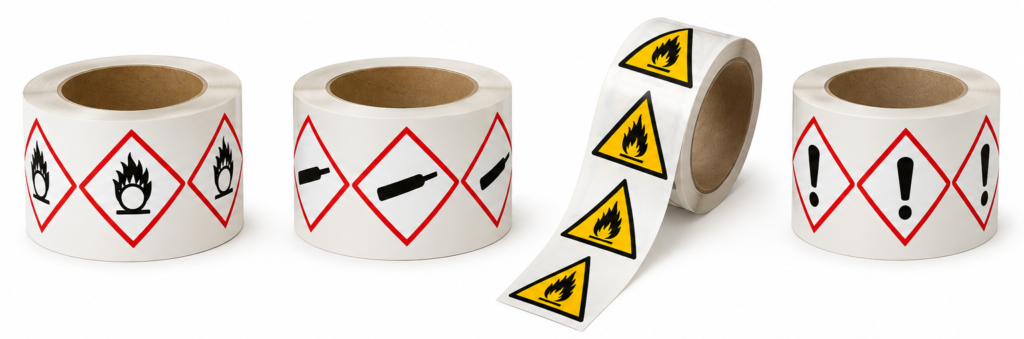

● Les tuyaux transportant des substances dangereuses doivent être identifiés avec les pictogrammes CLP (ex : inflammable, corrosif, toxique, etc.)
● Ces pictogrammes doivent être lisibles, durables, et placés à des endroits visibles

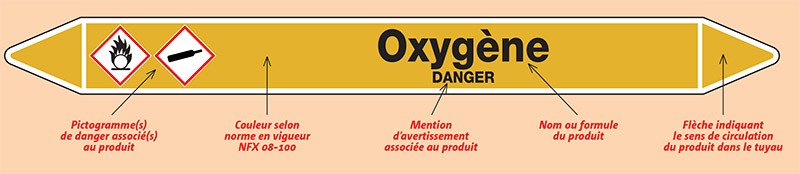

● Le marquage doit inclure :
🔸 Le nom de la substance ou du mélange
🔸 Les pictogrammes CLP correspondants
🔸 Le sens d’écoulement du fluide
🔸 Les couleurs normalisées (conformément à la norme NF X08-100 ou ISO 20560)
